Em 2021 o Paulo tirou o motor Endura 1.0 8v do Ford Ka 1998 da família, desmontou até o último parafuso, mandou bloco e cabeçote pra retífica, balanceou bielas e pistões em casa com balança de precisão e Dremel, mediu folga por folga, montou tudo de volta — e o carro pegou. A série completa tem 27 episódios e quase 8 horas de vídeo. Esta página é o mapa dela: o que acontece em cada fase, os torques usados, as ferramentas, e o link do momento exato de cada etapa.
Como usar este guia
Cada fase resume o que foi feito e traz links ▶ direto pro momento do vídeo. Os torques estão em kgf·m (como o Paulo fala, "quilos") e N·m. Isto documenta o que foi feito num Endura 1.0 8v em garagem doméstica — confira sempre o manual técnico do seu motor antes de aplicar qualquer valor.
Índice do processo
- A decisão e o desmonte (Ep. 1–2)
- Avaliando o estrago (Ep. 3)
- Balanceamento de bielas e pistões em casa (Ep. 4.1–4.3)
- A retífica profissional e os custos (Ep. 5)
- Retentores novos (Ep. 6)
- Medindo folgas e tolerâncias (Ep. 7.1–7.3)
- Limpeza do bloco e balancins (Ep. 8–9)
- Trabalho no cabeçote: porting, válvulas e volume da câmara (Ep. 10.1–10.3 e 12)
- Pintura do motor (Ep. 11)
- Montagem do motor (Ep. 13.1–13.4)
- Motor de volta no carro (Ep. 14.1–14.3)
- A primeira partida (Ep. 15)
Extras: 10 dicas de quem fez · tabela de torques da série · ferramentas usadas · perguntas frequentes
Fase 1 — A decisão e o desmonte (Ep. 1–2)
Tudo começa com a pergunta que todo dono de carro velho já se fez: vale a pena retificar? No Episódio 1 o Paulo explica por que decidiu retificar o Endura — e já parte pro desmonte, com uma aula prática de organização: identificar e estocar cada parafuso, fotografar antes de soltar, separar por subsistema. É o hábito que salva a montagem meses depois.
No Episódio 2 o motor sai do carro ("na força bruta", sem guincho) e aparecem as primeiras surpresas: a bomba de óleo em situação triste e as bronzinas do mancal do virabrequim muito desgastadas — o tipo de achado que confirma que a retífica veio na hora certa.

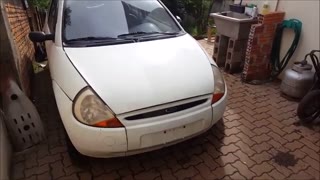

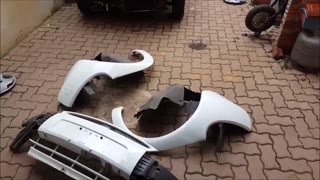

▶ 1:00Por que farei a retífica▶ 4:25Dicas de desmontagem e estocagem de peças▶ 10:49Situação após tirar o cabeçote

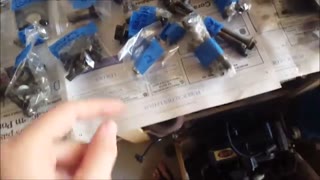

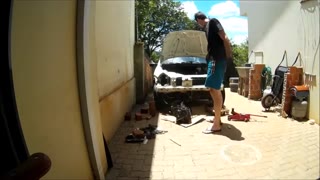

▶ 3:55Tirando o motor do carro▶ 7:21Surpresa: bronzinas do virabrequim gastas▶ 10:23Identificação e organização dos parafusosFichas no site: Episódio 1 · Episódio 2
Fase 2 — Avaliando o estrago (Ep. 3)
Com o motor na bancada, hora de avaliar peça por peça: cabeçote (com direito a um parafuso quebrado no suporte do balancim), coletores, virabrequim, volante, bomba de óleo, comando de válvulas e o bloco. O episódio também responde uma dúvida clássica de quem abre o primeiro motor: qual válvula é de admissão e qual é de escape — e explica cada componente do cabeçote do Endura.

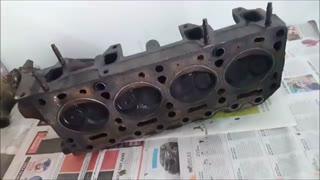

▶ 3:18Problemas encontrados no cabeçote▶ 6:50Qual é a válvula de admissão e qual a de escape?▶ 6:59Componentes do cabeçote do Endura▶ 19:05Comando de válvulas▶ 20:19Situação do blocoFicha no site: Episódio 3
Fase 3 — Balanceamento de bielas e pistões em casa (Ep. 4.1–4.3)
A parte mais "garagem raiz" da série: equalizar o peso dos 4 pistões, pinos e bielas usando primeiro uma balança de cozinha, depois uma balança de precisão de bolso — e removendo material com Dremel, lima e rebolo dos pontos onde o fabricante permite. O Paulo mostra onde pode tirar peso do pistão, como pesar a biela separando cabeça e pé, e até a diferença de peso entre os parafusos das capas.

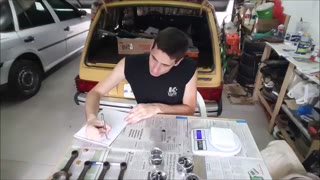

▶ 2:00Por que balancear o motor?▶ 4:23Pesagem dos pistões

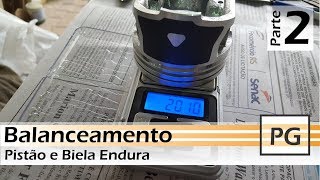

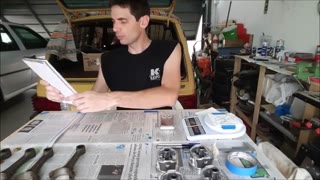

▶ 5:50Onde tirar peso do pistão▶ 8:38Usando a Dremel pra remover material

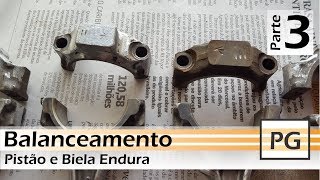

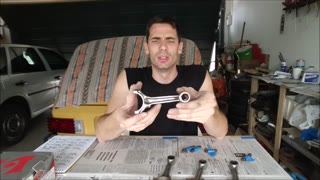

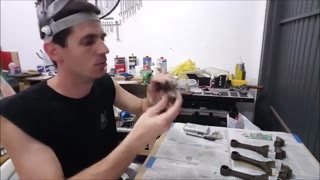

▶ 2:49Balanceando o peso das bielas▶ 14:25Resultado final do balanceamentoFichas no site: Ep. 4.1 · Ep. 4.2 · Ep. 4.3
Fase 4 — A retífica profissional e os custos (Ep. 5)
Nem tudo dá pra fazer em casa: bloco, cabeçote, virabrequim e comando foram pra retífica profissional. Neste episódio o Paulo abre o jogo sobre o que foi feito e quanto custou — serviços e peças, item por item. É um dos poucos registros públicos de custo real de retífica no YouTube brasileiro (os valores são de 2021; use como ordem de grandeza, não como orçamento).

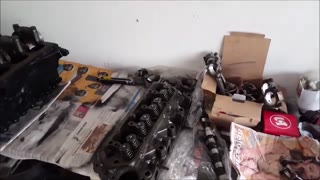

▶ 4:50O que foi feito na retífica▶ 5:06Valores dos serviços▶ 5:30Valores das peças▶ 8:33Peças de volta da retíficaFicha no site: Episódio 5
Fase 5 — Retentores novos (Ep. 6)
Motor aberto = retentores novos, sem discussão. O destaque aqui é a ferramenta caseira de MDF que o Paulo fez pra pressionar os retentores de comando e virabrequim de forma uniforme, sem martelar direto na peça — solução de custo zero pra um trabalho que exige delicadeza.

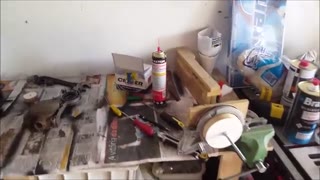

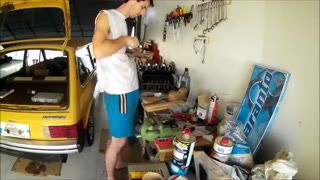

▶ 6:43Ferramenta caseira pro retentor do virabrequim▶ 12:22Instalando retentor do comando▶ 15:42Instalando retentor do virabrequimFicha no site: Episódio 6
Fase 6 — Medindo folgas e tolerâncias (Ep. 7.1–7.3)
A fase que separa "montar motor" de "montar motor direito": conferir cada folga contra a especificação antes de montar. Com calibre de lâminas, micrômetro, súbito e relógio comparador, o Paulo mede a folga axial do comando, os diâmetros de pistão e cilindro, as tolerâncias do virabrequim (onde encontrou um problema — e mostra como resolveu) e a folga entre pontas dos anéis de pistão, ajustada anel por anel com micro retífica.

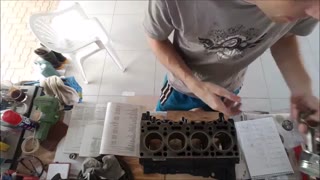

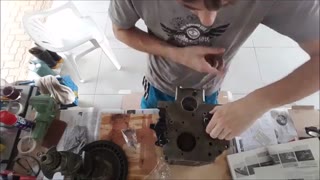

▶ 6:00Folga axial do comando de válvulas▶ 10:00Diâmetro dos pistões × bloco

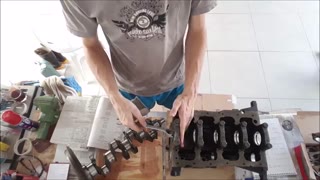

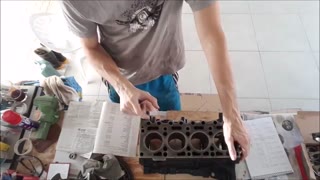

▶ 0:10Medidas e tolerâncias do virabrequim▶ 3:32Problema na folga do virabrequim e solução

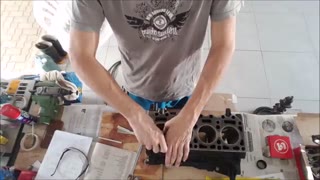

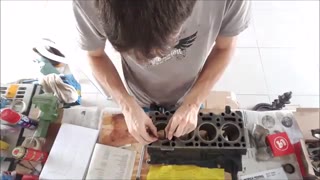

▶ 2:00Conferindo folga dos anéis de pistão▶ 8:00Ajustando o anel na medidaFichas no site: Ep. 7.1 · Ep. 7.2 · Ep. 7.3
Fase 7 — Limpeza do bloco e balancins (Ep. 8–9)
Antes de montar, limpar de verdade: o Episódio 8 ataca as galerias de lubrificação do bloco (incluindo um furo de lubrificação do comando obstruído — achado que poderia matar o motor novo), remove os tampões com extrator, limpa as roscas, alinha topo e base do bloco com lixa fina e termina com lavagem completa e óleo contra ferrugem. O Episódio 9 faz o mesmo carinho no eixo de balancins: desmonte, limpeza dos canais internos de lubrificação, lixa 1500 no eixo e remontagem na posição certa.

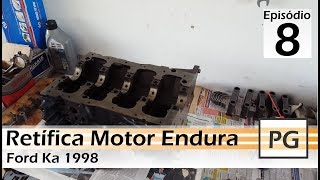

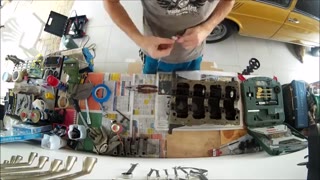

▶ 5:17Problema nos canais de lubrificação do comando▶ 7:10Liberando o furo de lubrificação▶ 12:55Lavagem do bloco e galerias

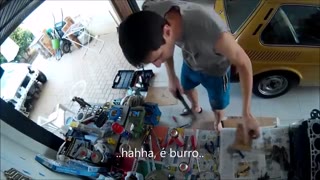

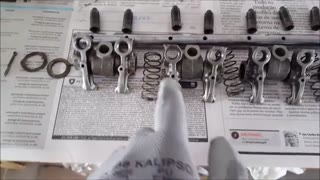

▶ 0:38Desmontando o eixo de balancins▶ 12:04Posição de montagem dos balancinsFase 8 — Trabalho no cabeçote: porting, válvulas e volume da câmara (Ep. 10.1–10.3 e 12)
A fase mais técnica da série. No cabeçote, o Paulo faz o trabalho que retífica nenhuma entrega de fábrica: remoção de rebarbas e polimento das câmaras de combustão e dutos (aproveitando o desenho de fluxo em redemoinho — swirl — da admissão do Endura), assentamento de válvulas pelo método axial com pasta grossa e fina, e um início de porting entre dutos e coletor de escape. No Episódio 12, fecha com a medição do volume da câmara de combustão usando seringa graduada — o jeito clássico de conferir taxa de compressão depois de mexer em câmara.

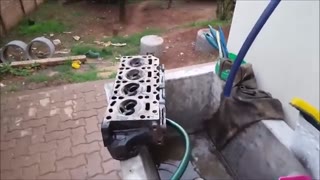

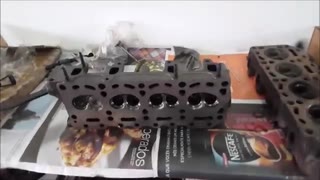

▶ 1:35Plano de trabalho no cabeçote▶ 9:58O fluxo swirl da admissão do Endura

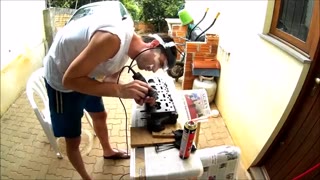

▶ 1:27Lixando rebarbas da câmara de combustão

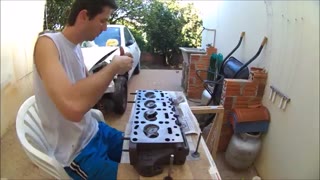

▶ 0:40Válvula assentada × não assentada▶ 4:27Assentamento pelo método axial

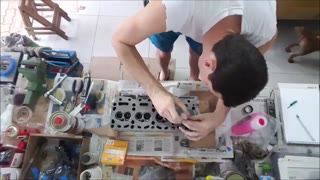

▶ 7:45Medindo o volume da câmara com seringaFichas no site: Ep. 10.1 · Ep. 10.2 · Ep. 10.3 · Ep. 12
Fase 9 — Pintura do motor (Ep. 11)
"Não basta funcionar, tem que ser bonito": fundo fosfatizante + fundo PU, pistola de pintura no bloco e nas peças pretas, e o resultado que aparece em todos os episódios seguintes. Também é proteção — motor pintado enferruja menos e denuncia vazamento mais rápido.
Ficha no site: Episódio 11
Fase 10 — Montagem do motor (Ep. 13.1–13.4)
A hora da verdade, em 4 partes. 13.1: roscas do bloco limpas com macho e escova, tampão novo da galeria de óleo (1,8 kgf·m). 13.2: paredes de cilindro limpas com desengraxante e óleo ATF (dica do @AdamLZ), tuchos, comando, bronzinas, arruelas de encosto e o virabrequim balanceado de volta no bloco — com as capas de mancal apertadas a 9,5 kgf·m em espiral a partir do mancal central. 13.3: anéis montados nos pistões com atenção à orientação dos gaps, pistões no bloco com cinta, capas de biela (aperto + 90° com parafusos novos) e o ajuste do tempo do comando. 13.4: esticador e capa da corrente, retentor traseiro, cárter (com ordem de aperto), volante, embreagem e polia do virabrequim.

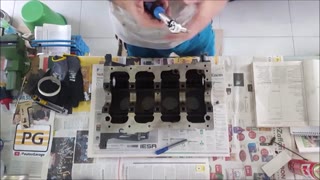

▶ 5:35Tampão da galeria de óleo

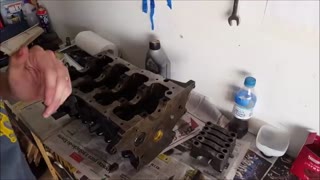

▶ 1:33Limpeza dos cilindros com óleo ATF▶ 13:55Bronzinas e arruelas de encosto▶ 25:49Torque dos mancais do virabrequim

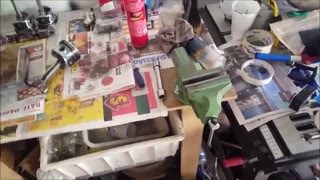

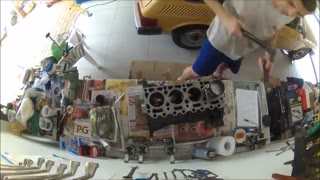

▶ 5:48Orientação dos gaps dos anéis▶ 7:29Instalando os pistões no bloco▶ 15:54Ajuste do tempo do comando
▶ 7:10Instalando o cárter▶ 14:34Volante do motorFichas no site: Ep. 13.1 · Ep. 13.2 · Ep. 13.3 · Ep. 13.4
Fase 11 — Motor de volta no carro (Ep. 14.1–14.3)
Motor no cofre (macaco hidráulico, paciência e mais força bruta), bomba d'água, bomba de óleo, bobina, sensores de posição e motor de arranque. Depois o cabeçote montado no bloco — parafusos novos, aperto em três fases (3 kgf·m → +90° → +90°, na sequência correta) — coletores, velas novas com torque de manual, balancins, mangueiras do arrefecimento e um teste de pressão de óleo antes de tentar qualquer partida. Detalhe de quem pensa: girar o motor sem vela até a pressão de óleo subir.

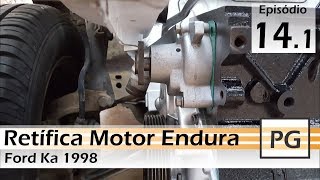

▶ 0:25Colocando o motor no carro

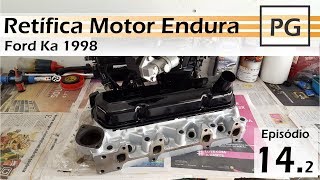

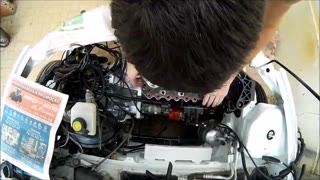

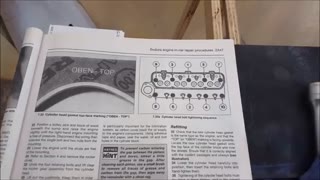

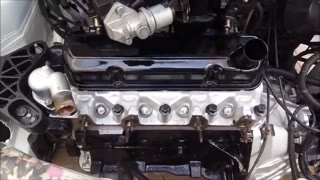

▶ 7:23Montando o cabeçote no bloco▶ 9:03Aperto do cabeçote em 3 fases▶ 14:28Velas de ignição novas

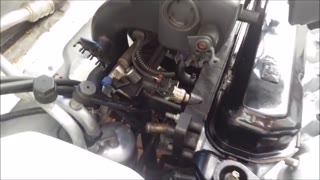

▶ 12:15Mangueiras do arrefecimento▶ 20:21Testando a pressão de óleoFichas no site: Ep. 14.1 · Ep. 14 · Ep. 14.3
Fase 12 — A primeira partida (Ep. 15, final)
"Ou funciona bem e me faz feliz, ou funciona mal..." — o episódio final tem a tensão de meses de trabalho na chave de ignição. Primeira tentativa: silêncio da bomba de combustível. Segunda: nada. Terceira: barulho esquisito, desliga. Quarta tentativa: pegou — e com marcha lenta perfeita, conferida no aplicativo DashCommand. O episódio fecha com a remontagem do carro, o teste na rua e as considerações finais de quem passou meses num motor e ouviu ele voltar à vida.

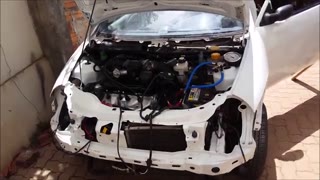

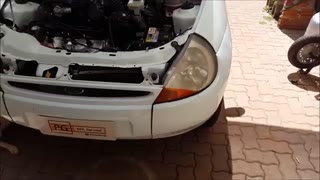

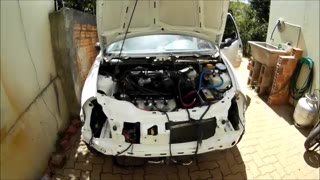

▶ 0:35Verificações finais▶ 3:18Quarta tentativa: sucesso!▶ 5:28Marcha lenta perfeita▶ 12:37Testando o carro na rua▶ 15:49Considerações finaisFicha no site: Episódio 15 (final)
Bônus — 10 dicas de quem fez
Depois da série, o Paulo condensou o aprendizado em 10 dicas (assistir no YouTube): saber onde parar, pensar antes de agir, limpar o cofre e as peças, medir tudo, tirar muitas fotos e conferir várias vezes. Se você só puder ver um vídeo antes de decidir se encara uma retífica, é esse.
Torques de aperto usados na série
Valores citados e aplicados nos vídeos, num Endura 1.0 8v — com o link do momento em que cada um aparece. Não substituem o manual técnico do seu motor.
Parte de baixo do motor
| Componente | Torque | Fonte |
|---|---|---|
| Capas dos mancais do virabrequim | 93 N·m (9,5 kgf·m) | ordem em espiral a partir do mancal central — ver no vídeo (25:47) |
| Parafusos da capa de biela | ver nota ⚠ | aperto inicial + 90°, parafusos novos — montagem (14:16) · consulta ao manual (8:24) |
| Tampão da galeria de óleo | 18 N·m (1,8 kgf·m) | manual + fórum Ford Austrália — ver no vídeo (5:42) |
| Parafusos do cárter | 10–11 N·m (≈1 kgf·m) | cárter de alumínio, ordem de aperto própria — ver no vídeo (10:01) |
| Volante do motor | 66 N·m (6,7 kgf·m) | ver no vídeo (15:16) |
| Platô da embreagem | 29 N·m (3,0 kgf·m) | ver no vídeo (17:03) |
| Polia dianteira do virabrequim (damper) | 113 N·m (11,5 kgf·m) | ver no vídeo (15:26) |
⚠ Parafusos de biela: no Ep. 7.2 o manual é citado como 4 kgf·m + 90°; no áudio da montagem (Ep. 13.3) entende-se "0,4 quilos" + 90°. Como as duas menções divergem por um fator de 10, não use nenhum dos dois sem confirmar no manual técnico do Endura — biela é aperto crítico. Em ambos os casos: parafusos novos, sempre.
Distribuição e corrente
| Componente | Torque | Fonte |
|---|---|---|
| Polia/engrenagem da corrente de comando | 27 N·m (2,8 kgf·m) | confirmado em dois manuais — ver no vídeo (14:16) |
| Indicador/guia da corrente de comando | 0,8–1 N·m | "tão baixo que se aperta com a ponta dos dedos" — ver no vídeo (1:51) |
| Chapa/tampa da corrente de comando | 9 N·m (0,9 kgf·m) | ver no vídeo (2:43) |
| Tampa do retentor traseiro | 18 N·m (1,8 kgf·m) | ver no vídeo (4:55) |
Cabeçote e periféricos
| Componente | Torque | Fonte |
|---|---|---|
| Parafusos do cabeçote | 29 N·m (3 kgf·m) + 90° + 90° | três fases, sequência 1→6, parafusos novos — ver no vídeo (9:03) |
| Coletor de admissão | 18 N·m (1,8 kgf·m) | ver no vídeo |
| Velas de ignição | 7 N·m (0,7 kgf·m) | valor do manual Ford (não o da NGK) — ver no vídeo (14:28) |
| Atuador de marcha lenta | 10 N·m (1,0 kgf·m) | ver no vídeo (1:58) |
| Bomba de óleo | 18 N·m (1,8 kgf·m) | ver no vídeo (10:50) |
| Bomba d'água / polia | 10 N·m (1,0 kgf·m) | ver no vídeo (3:26) |
| Motor de arranque | 34 N·m (3,5 kgf·m) | ver no vídeo (15:44) |
| Suporte do motor (coxim) | 62 N·m (6,3 kgf·m) | ver no vídeo (12:38) |
| Sensor de posição do comando (fase) | 10 N·m (1,0 kgf·m) | ver no vídeo (13:48) |
| Sensor de posição do virabrequim | 7 N·m (0,7 kgf·m) | ver no vídeo (13:48) |
Ferramentas usadas na série
O que realmente apareceu em uso ao longo dos 27 episódios — sem contar o ferramental básico (soquetes, chaves combinadas, chave de fenda). Nas ferramentas com 🛒, o link vai pra opção que o canal indica no Mercado Livre:
- Torquímetro de baixo torque (aperto fino: cárter, coletores, velas) —
- Torquímetro de médio torque (mancais, cabeçote, volante) —
- Balança de precisão (balanceamento)
- Micrômetro externo + súbito (folgas)
- Calibre de lâminas (anéis, folga axial)
- Relógio comparador com suporte
- Dremel / micro retífica com discos e tambores de lixa —
- Furadeira + brocas (galerias, balancins) —
- Alicate de anéis + cinta de pistão
- Macho de rosca + escova (limpeza de roscas)
- Extrator de tampões (TOC-140)
- Haste + pastas de assentamento de válvula (grossa e fina)
- Seringas graduadas 5/10 ml (volume de câmara)
- Pistola de pintura (fundo e tinta) —
- Compressor de ar (pintura e limpeza) —
- Macaco hidráulico (motor no carro) —
- Lima, rebolo e morsa (balanceamento das bielas) — morsa:
Os botões 🛒 abrem as opções que o canal indica no Mercado Livre — links de afiliado: o canal recebe uma pequena comissão, sem custo extra pra você.
Sobre escolher ferramentas pra garagem, veja também Ferramentas básicas (parte 1) e ferramentas auxiliares (parte 2).
Perguntas frequentes
Dá pra retificar um motor em casa?
Parcialmente. Desmonte, avaliação, balanceamento, medições, limpeza, cabeçote (polimento/assentamento) e toda a montagem foram feitos em garagem doméstica nesta série. O que precisa de retífica profissional: usinagem do bloco, plaina do cabeçote, virabrequim e comando — foi exatamente o que o Paulo terceirizou (Fase 4).
Quanto custa retificar um motor Endura?
O Episódio 5 detalha os valores de serviços e peças pagos em 2021. Os números mudaram desde então, mas a proporção (o que pesa mais: usinagem, peças, itens obrigatórios de troca) continua um guia útil de orçamento.
Quais ferramentas de medição são indispensáveis?
Na série: calibre de lâminas, micrômetro externo, súbito, relógio comparador e torquímetro (um de baixo e um de médio torque). Sem eles não há como conferir folgas nem apertar dentro de especificação — ver Fase 6.
O motor funcionou?
Sim — na quarta tentativa de partida, com marcha lenta estável, e depois foi aprovado no teste de rua (Fase 12).
Página construída a partir dos transcripts, capítulos e fichas técnicas dos 27 episódios da série. Vídeos gravados em 2021; valores e disponibilidade de peças podem ter mudado.
