Como realizar a regulagem da folga de válvulas do Honda Fit com motor 1.4?
Segue o procedimento abaixo, na dúvida confira o vídeo detalhado no final da página e deixe seu comentário lá no YouTube.
Boa sorte e boa manutenção!
Para que o procedimento de ajuste de válvulas é preciso que algumas etapas anteriores tenham sido feitas:
- Retirar conjunto da caixa do filtro de ar
- Soltar o cabo do acelerador da TBI/Borboleta
Feito isto, os próximos passos devem ser realizados

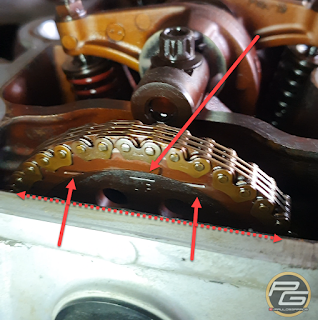

1. Com o motor a menos de 38ºC de temperatura, inicie o procedimento com o carro em Neutro e posicionando a polia do comando de válvulas com a inscrição “UP” para cima (posição de aferição e ajuste do cilindro número 1), alinhada com o cabeçote do motor. Observe também as linhas na polia, elas devem ficar alinhadas paralelamente ao cabeçote (Linha pontilhada)
2. Selecione a lâmina do cálibre correta para aferição da folga entre o parafuso do balancim e haste de valvula.
As folgas aceitáveis são:
Admissão: Entre 0.15mm e 0.19mm
Escape: Entre 0.26mm e 0.30mm

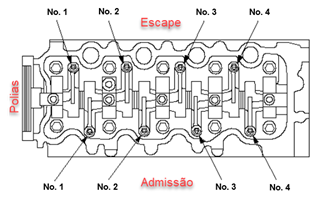

As válvulas se dividem conforme imagem abaixo, sendo acima as de escape e abaixo as de admissão

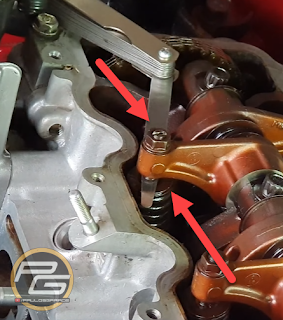

3. Com a lâmina correta para aferição, deslize ela no espaço entre o parafuso do balancim e a haste da valvula, se necessário ajuste, solte a porca trava do parafuso e faça o ajuste. Após ajustado aperte a porca novamente. (Obs, segure o parafuso na posição enquanto aperta porca para evitar interferir no ajuste realizado)
4. Após realizado o procedimento para o cilindro 1, gire o motor ¼ de volta no sentido horário até que o número “3” da polia apareça e alinhe o risco da polia com o cabeçote no passo 1. Feito isto, realize a conferência e se necessário ajuste da folga para o cilindro 3.
5. Após realizado o procedimento para o cilindro 3, gire o motor ¼ de volta no sentido horário até que o número “4” da polia apareça e alinhe o risco da polia com o cabeçote no passo 1. Feito isto, realize a conferência e se necessário ajuste da folga para o cilindro 4.
6. Após realizado o procedimento para o cilindro 4, gire o motor ¼ de volta no sentido horário até que o número “2” da polia apareça e alinhe o risco da polia com o cabeçote no passo 1. Feito isto, realize a conferência e se necessário ajuste da folga para o cilindro 2.
7. Após realizada a aferição e se necessário ajuste da folga, gire o motor 2 vezes completas e confira se o ajuste se mantém, realizando os passos de 1 a 6.
8. Procedimento completo, realize a remontagem conforme necessário.
************************************
Confira mais detalhes no vídeo de manutenção no Fit, ponto exato do procedimento:
