Como tirar as bobinas do Honda Fit com motor 1.4?
Segue o procedimento abaixo, na dúvida confira o vídeo no final da página e deixe seu comentário lá no YouTube.
Boa sorte e boa manutenção!
Para retirar as bobinas, o primeiro passo é retirar a capa de cobertura do motor.
Bobinas da Frente:

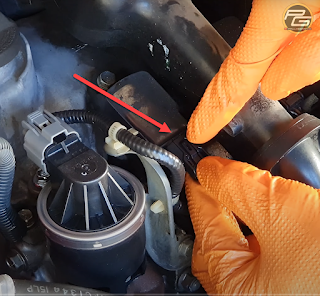

1. Soltar o conector da bobina. Basta apertar na parte de trás do conector e vai ver a lingueta/aba subindo na frente e soltando da trava. Com o conector destravado, puxar ele para fora da bobina, sempre segurando/puxando pelo conector, nunca pelos fios.

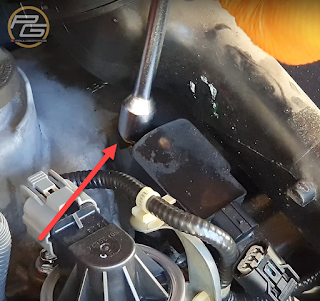

2. Soltar o parafuso 10mm.

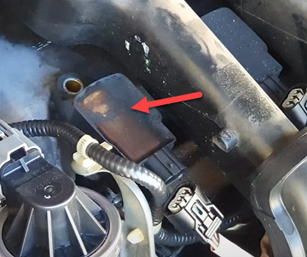

3. Puxar a bobina para cima, talvez seja necessário um pequeno movimento de girar um pouco para cada lado para facilitar a subida/retirada dela.
Bobinas de Trás

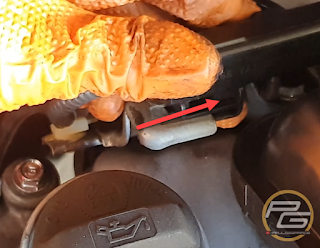

4. Soltar o suporte do chicote. Primeiro levante a trava plastica e empurre o suporte do chicote em direção a parede corta fogo.

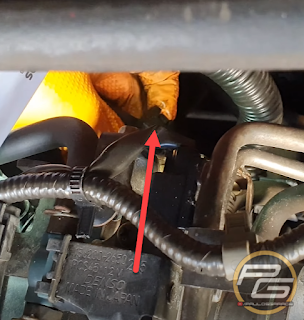

5. Puxe o suporte do chicote do encaixe proximo as polias do motor em direção a bateria
6. Solte os conectores das bobinas, mesmo procedimento do passo 1.

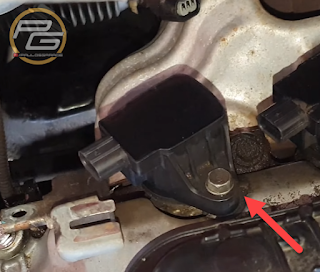

7. Solte e retire os parafusos 10mm

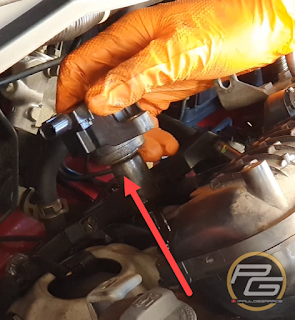

8. Puxar a bobina para cima, talvez seja necessário um pequeno movimento de girar um pouco para cada lado para facilitar a subida/retirada dela.
*****
A remontagem é o processo inverso, sendo que os parafusos das bobinas usam um torque de aperto de 10Nm (1Kgf.m)
9. Procedimento completo, realize a remontagem conforme necessário.
