Mapa da suspensão dianteira do Honda Fit 1ª geração (2003–2008 no Brasil): as peças do conjunto nas ilustrações do manual Honda, com preços no Mercado Livre — e, pra quem vai colocar a mão na massa, os torques oficiais e os vídeos do canal dobrados em cada seção.
1 · O kit do amortecedor, peça por peça

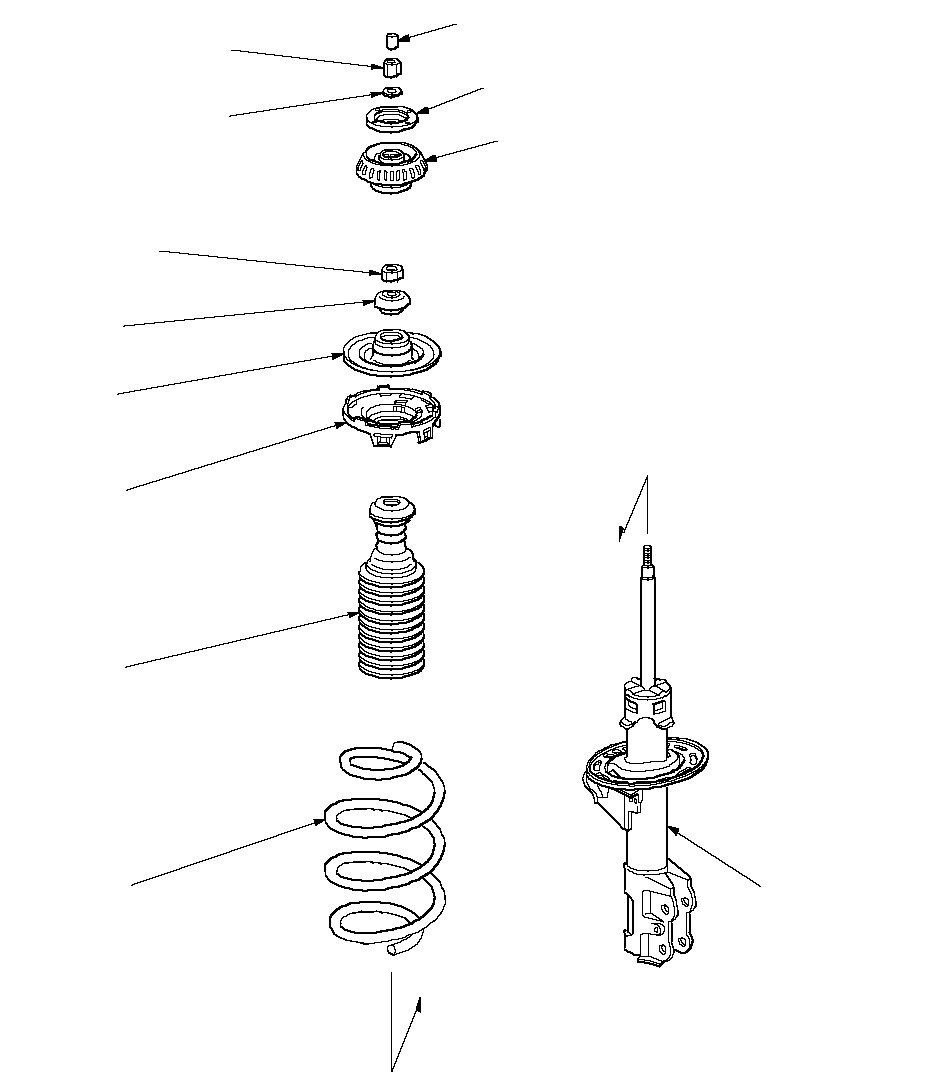

O conjunto que mais cansa (e mais se compra): o "kit batedor". Na explodida do manual, cada número da lista está marcado na posição da peça:
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
Ilustração: manual de serviço Honda Jazz/Fit 2002–2005 · uso informativo
- 1.1Tampa da torre, porcas (3×) e arruela · ficam no carro
- 1.2Prato superior · base metálica de fixação do amortecedor
- 1.3Coxim superior · absorve a batida na carroceria
- 1.4Rolamento do coxim · "click" ao esterçar parado = ele
- 1.5Porca da haste e assento da mola · o assento também é vendido separado
- 1.6Batente + coifa (tapa-pó) · batida seca em buraco = ele pulverizado
- 1.7Mola helicoidal · cansa e perde altura com o tempo
- 1.8Amortecedor · vazou óleo = fim de linha
- ★Kit batedor completo · coxim + rolamento + batente + coifa num pacote
Torques, checklist do manual e vídeos da troca
| Fixador | Rosca | Torque (manual Honda) |
|---|---|---|
| Porcas da torre (coxim → carroceria) | — | 34 N·m (3,5 kgf·m) |
| Porca central da haste | 12×1,25 | 44 N·m (4,5 kgf·m) |
| Amortecedor → mangueta | 12×1,25 | 69 N·m (7,0 kgf·m) |
Checklist do manual: coxim sem rachaduras; rolamento girando liso; prato superior sem deformação; batente/coifa íntegros; mola no comprimento livre; amortecedor sem vazamento de óleo/gás.
O canto inteiro: clique na peça

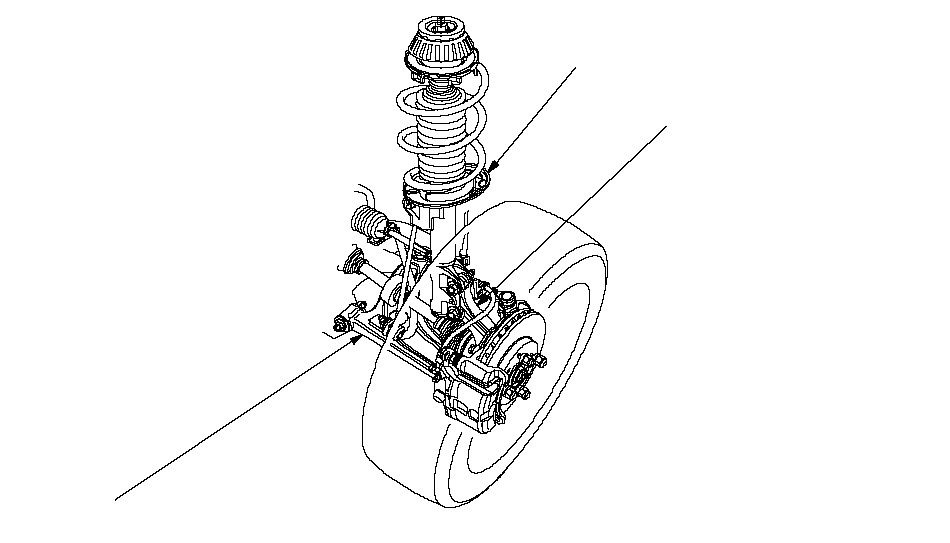

1: kit do amortecedor · 2: cubo/rolamento · 3: bandeja/pivô · a bieleta (seção 4) e o terminal de direção (seção 5) ficam atrás do conjunto e não aparecem nesta vista
2 · Cubo, rolamento de roda e mangueta
Zumbido que cresce com a velocidade e muda de tom em curva = rolamento de roda pedindo arrego. Na explodida, ele é o 2.1 — mora prensado dentro da mangueta:
2.1
2.2
2.3

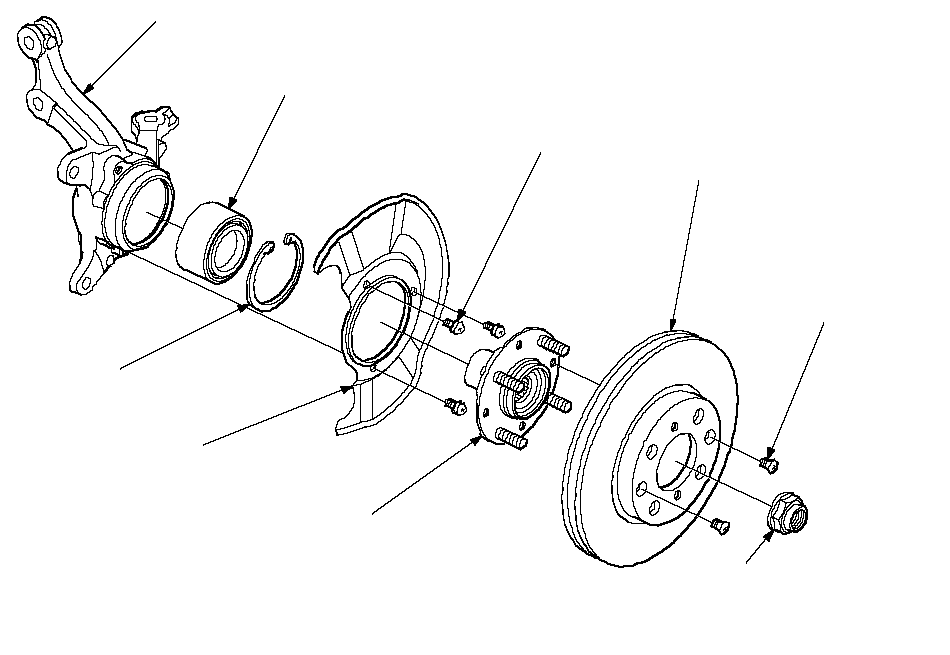

Da esquerda pra direita: mangueta · rolamento (2.1) · anel elástico · chapa protetora · cubo (2.2) · disco · porca da ponta de eixo (2.3)
- 2.1Rolamento de roda · entra prensado na mangueta
- 2.2Cubo de roda
- 2.3Porca da ponta de eixo · uso único: substituir a cada desmontagem (manual)
Torques e observações
| Fixador | Rosca | Torque (manual Honda) |
|---|---|---|
| Porca da ponta de eixo (substituir) | 22×1,5 | 181 N·m (18,5 kgf·m) |
| Suporte da pinça → mangueta | 12×1,25 | 108 N·m (11,0 kgf·m) |
| Parafuso-guia do disco | 6×1,0 | 9,8 N·m (1,0 kgf·m) |
| Chapa protetora | 5 mm | 6 N·m (0,6 kgf·m) |
A troca do rolamento exige prensa — o caminho caseiro é desmontar a mangueta em casa e levar só ela numa oficina com prensa pra trocar o rolamento.
3 · Bandeja (braço inferior), buchas e pivô
Buchas cansadas = estalos e direção imprecisa; pivô com folga = reprovação na vistoria e risco real. A porca castelo do pivô leva cupilha nova sempre.
3.1
3.2
3.2
A bandeja (3.1) vista por baixo do carro — os dois parafusos (3.2) passam pelas buchas dianteira (69 N·m) e traseira (93 N·m)
3.3
O pivô (3.3) na ponta da bandeja, com a porca castelo (49–59 N·m + cupilha nova)
- 3.1Bandeja completa · já vem com buchas e pivô
- 3.2Buchas da bandeja · dianteira e traseira
- 3.3Pivô (rótula)
- 3.4Coifa do pivô · quando só a borracha se foi
Torques e vídeos
| Fixador | Rosca | Torque (manual Honda) |
|---|---|---|
| Porca castelo do pivô (+ cupilha nova) | 12×1,25 | 49–59 N·m (5,0–6,0 kgf·m) |
| Bandeja → chassi (bucha dianteira) | 12×1,25 | 69 N·m (7,0 kgf·m) |
| Bandeja → chassi (bucha traseira) | 14×1,5 | 93 N·m (9,5 kgf·m) |
4 · Bieleta e barra estabilizadora
A campeã de barulho: bieleta com folga = "toc-toc" em piso irregular em baixa velocidade. Peça barata, troca rápida — o clássico primeiro conserto de quem faz em casa.
4.1
A bieleta (4.1) liga a barra estabilizadora ao amortecedor — torques do manual na ilustração
4.2
A bucha (4.2) abraça a barra e é presa pela abraçadeira (parafusos: 22 N·m)
- 4.1Bieleta · par esquerda/direita
- 4.2Buchas da barra estabilizadora
Torques e vídeos
| Fixador | Rosca | Torque (manual Honda) |
|---|---|---|
| Bieleta → barra estabilizadora | 10×1,25 | 29 N·m (3,0 kgf·m) |
| Bieleta → amortecedor | 10×1,25 | 38 N·m (3,9 kgf·m) |
| Abraçadeiras das buchas da barra | 8×1,25 | 22 N·m (2,2 kgf·m) |
5 · Terminal de direção
O terminal conecta a caixa de direção à mangueta — com folga, vira direção "solta" e desgaste irregular de pneu, e reprova na vistoria igual ao pivô. No diagrama do manual ele é a rótula na ponta do tirante (5.1); a inspeção manda conferir folga na rótula, contraporca frouxa e o estado da coifa.
5.1

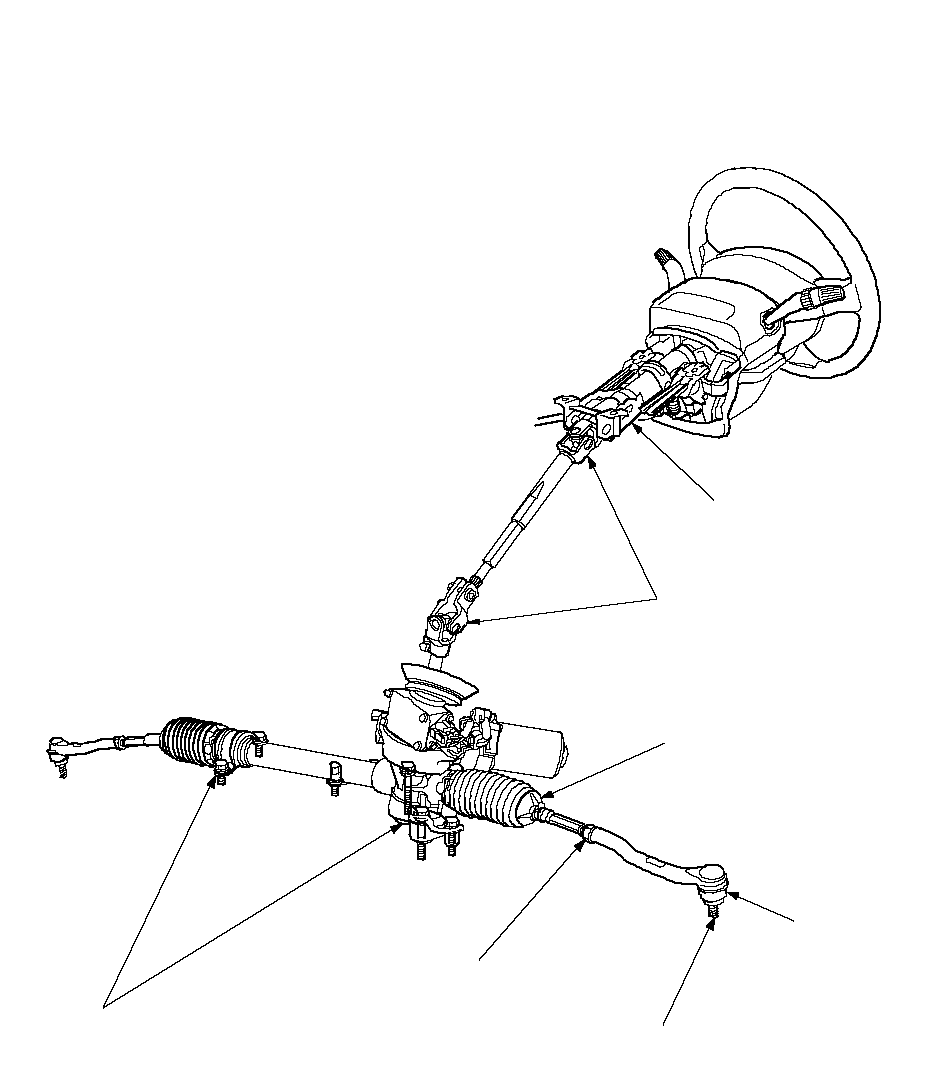

O varillaje completo da direção — o terminal (5.1) é a rótula na ponta do tirante, perto da roda
- 5.1Terminal de direção · par esquerda/direita · reapertar a contraporca e alinhar depois
Vizinhos que encostam no conjunto
Freios (disco, pastilhas, pinça) moram na mesma esquina e vão ganhar uma página dedicada — freio dianteiro a disco, traseiro a disco e traseiro a tambor. A homocinética/trizeta passa por dentro do cubo — a coifa da trizeta tem vídeo dedicado no canal e uma dica extra pro câmbio CVT. No desmonte da suspensão, um cuidado clássico: não deixar a mangueta pendurada pelo flexível de freio.
Dica de ouro: aperto final com o carro no chão
Buchas de borracha (bandeja, barra) devem receber o torque final com a suspensão na altura de rodagem — apertar com a roda pendurada deixa a bucha torcida e ela morre cedo. O Paulo dedicou um vídeo curto só a isso: ▶ Apertar com o carro no chão.
Tabela completa de torques da suspensão dianteira (manual Honda)
| Fixador | Rosca | N·m | kgf·m |
|---|---|---|---|
| Porca da ponta de eixo (substituir) | 22×1,5 | 181 | 18,5 |
| Suporte da pinça → mangueta | 12×1,25 | 108 | 11,0 |
| Bandeja → chassi (bucha traseira) | 14×1,5 | 93 | 9,5 |
| Amortecedor → mangueta · bandeja (bucha diant.) | 12×1,25 | 69 | 7,0 |
| Porca castelo do pivô (+ cupilha nova) | 12×1,25 | 49–59 | 5,0–6,0 |
| Porca central da haste do amortecedor | 12×1,25 | 44 | 4,5 |
| Bieleta → amortecedor | 10×1,25 | 38 | 3,9 |
| Porcas da torre do amortecedor | — | 34 | 3,5 |
| Bieleta → barra estabilizadora | 10×1,25 | 29 | 3,0 |
| Abraçadeiras das buchas da barra | 8×1,25 | 22 | 2,2 |
| Parafuso-guia do disco | 6×1,0 | 9,8 | 1,0 |
| Chapa protetora | 5 mm | 6 | 0,6 |
Complemento: a tabela completa do Fit no Qual-O-Torque cobre o carro inteiro.
Ferramentas pra esse serviço
- Torquímetro de estalo — da bieleta (29 N·m) à porca da ponta de eixo (181 N·m), é tudo especificado.
- Macaco + cavaletes — nunca trabalhe embaixo do carro só no macaco.
- Encolhedor de molas — indispensável e perigoso se improvisado.
- Extrator de rótula ("saca-pivô") — solta pivô e terminal sem martelar a coifa.
- Alicate de pressão e WD-40 — os fiéis escudeiros.
Perguntas frequentes
Qual o torque da porca da ponta de eixo do Honda Fit?
181 N·m (18,5 kgf·m), rosca 22×1,5 — e o manual manda substituir a porca a cada desmontagem (ela é estacada).
Barulho "toc-toc" na dianteira do Fit: o que costuma ser?
Na ordem de probabilidade (e custo): bieleta, buchas da barra estabilizadora, batente/coxim do amortecedor, buchas da bandeja e, por último, pivô. O vídeo de diagnóstico de barulho mostra como isolar cada um.
Precisa alinhar depois de mexer na suspensão?
É recomendado — em especial se trocou amortecedor, mola, bandeja ou pivô, que mexem na geometria. Só bieleta/buchas da barra não altera o alinhamento, mas se o carro já rodou muito, alinhar nunca é dinheiro jogado fora.
Esses torques servem pro Fit de qualquer ano?
São do manual Honda do Jazz/Fit 2002–2005 — cobrem a 1ª geração (GD), vendida no Brasil de 2003 a 2008, incluindo o Fit 2004 do canal. Pra 2ª geração em diante, confira o manual da sua versão.
Torques e checklists extraídos do manual de serviço Honda Jazz/Fit 2002–2005 (ilustrações reproduzidas com atribuição, uso informativo). Procedimentos em vídeo: canal Paulo's Garage. Esta página não substitui o manual técnico.
