Revisão Completa dos Freios do Honda Fit 2004: Passo a Passo e Torques

Em manutenções automotivas complexas com diversas etapas críticas de torque e fluido, um dos maiores riscos para quem faz o trabalho em garagem caseira é esquecer de realizar o aperto final de algum parafuso ou negligenciar o nível de fluido antes de conduzir o veículo. No vídeo, o Paulo adota um método simples e eficaz: colar uma tira de fita crepe automotiva no para-brisa ou no vidro lateral dianteiro (▶ 01:18 ↗) e escrever à caneta cada item obrigatório a ser conferido antes de colocar o carro em movimento (torque das rodas, fixação das pinças, nível de reservatório, estanqueidade e assentamento do freio de mão). Conforme cada etapa for finalizada e conferida com torquímetro, dá-se o visto de checagem.

Apoie o carro em piso nivelado de concreto. Se for utilizar macaco tipo jacaré, posicione a cabeça de elevação no ponto central do mini-agregado/subchassi dianteiro (▶ 03:09 ↗) para elevar a frente por igual, e no gancho central de reboque/apoio traseiro (▶ 03:20 ↗) para erguer a traseira.

Posicionamento vital dos cavaletes mecânicos: Na dianteira, nunca apoie cavaletes na chapa fina da borda da caixa de ar, pois ela pode entortar. O ponto mais rígido e seguro demonstrado no vídeo é apoiar a sela do cavalete diretamente no parafuso de fixação da bucha traseira da balança/bandeja da suspensão dianteira (▶ 03:46 ↗). Na traseira, utilize os pontos reforçados da longarina/borda estrutural traseira (▶ 04:05 ↗). Com os cavaletes assentados e travados, chacoalhe firmemente o carro pelas laterais para comprovar total estabilidade mecânica antes de desmontar qualquer componente.

Afrouxe as porcas de roda (chave de 19 mm) em padrão cruzado com o pneu tocando de leve o solo ou já calçado no ar. Remova as rodas dianteiras e traseiras. Faça um diagnóstico visual comparativo: no vídeo (▶ 05:14 ↗), constata-se que as pastilhas dianteiras estavam praticamente no limite metálico (já emitindo o ruído característico do apitador de desgaste em ambos os lados), justificando a substituição dos discos e das pastilhas.

Certifique-se de que a alavanca do freio de mão esteja completamente desacionada no interior da cabine (▶ 06:35 ↗). Remova a oxidação e sujeira da face central do cubo com desengripante e escova de latão. O tambor traseiro do Fit possui dois furos rosqueados específicos de fábrica para extração mecânica. Rosqueie dois parafusos métricos M8 nesses furos (▶ 06:56 ↗) e aperte-os de maneira gradual e alternada com chave catraca: meia volta em um, meia volta no outro. Essa tração uniforme afasta o tambor perpendicularmente do cubo, descolando-o com suavidade sem a necessidade de pancadas de martelo que possam empenar o flange ou trincar o ferro fundido.

Com o tambor sacado, inspecione imediatamente as coifas sanfonadas de borracha de cada extremidade do cilindro de roda traseiro. Afaste a ponta da borracha com o dedo: no vídeo (▶ 09:14 ↗), constata-se vazamento evidente de fluido de freio acumulado por trás das borrachas em ambos os lados do carro, comprovando falha dos retentores internos e exigindo a troca imediata dos dois cilindros.

Em seguida, meça com o paquímetro a espessura da camada de atrito (lona colada na sapata metálica). A leitura obtida no paquímetro foi de 3,5 mm (▶ 15:07 ↗). Como o manual da Honda estabelece espessura de 4,3 mm para lona nova e limite mínimo de 1,0 mm para descarte, as sapatas foram classificadas em excelente estado e preservadas.

Para permitir a movimentação livre das sapatas e desacoplar o cabo sem forçar os componentes, dirija-se à cabine e remova os parafusos laterais do console central plástico entre os bancos dianteiros (▶ 17:01 ↗). Desconecte o plugue da tomada de força 12 V e erga o console. Localize o mecanismo de regulagem na base da alavanca e, utilizando uma chave de 14 mm (▶ 1:35:34 ↗), solte quase totalmente a porca de regulagem do tirante, aliviando toda a tensão do cabo de aço.

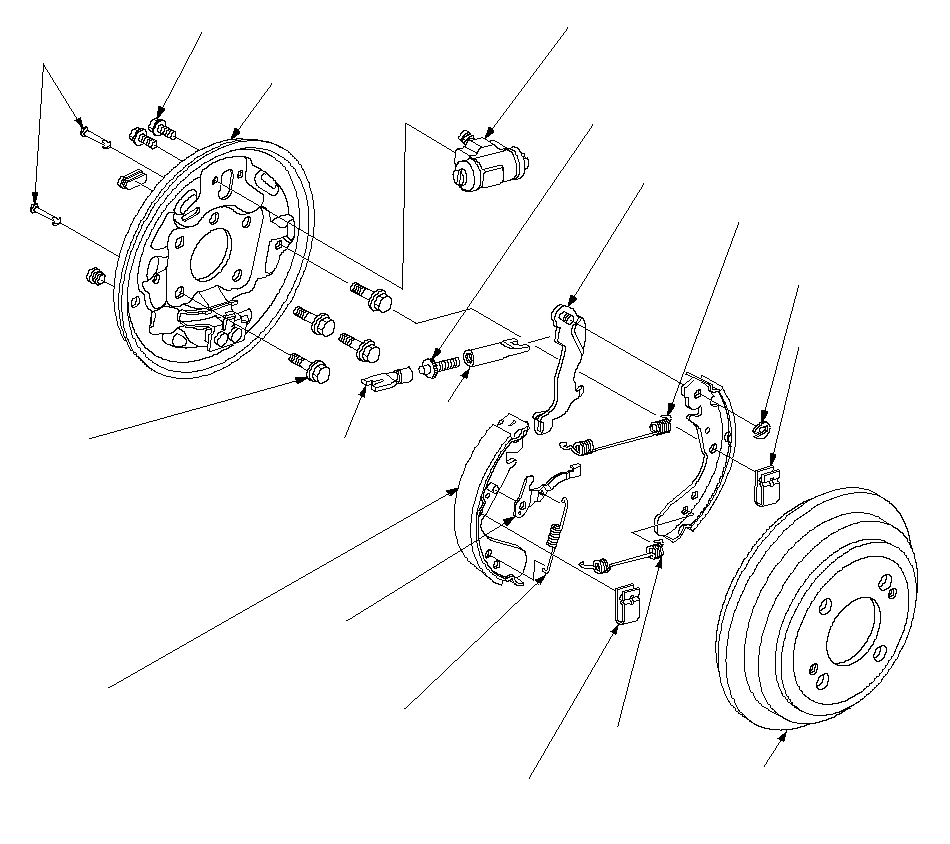

Retorne à roda traseira. Com o alicate de bico, desencaixe a mola de tração superior principal. Em seguida, pressione e gire 90 graus os copinhos das molas de retenção lateral (pinos-trava das sapatas ao espelho) (▶ 16:54 ↗). Afaste as sapatas, desacople a mola de tração inferior e retire o conjunto do mecanismo regulador automático.

Atenção à marcação direcional da catraca: Observe atentamente a gravação de identificação fundida no corpo metálico do regulador (▶ 16:16 ↗): a letra "L" (Left) identifica o lado esquerdo (motorista no padrão brasileiro) e a letra "R" (Right) identifica o lado direito (passageiro). O braço possui um encaixe com haste assimétrica: a parte mais comprida é montada voltada para a frente do veículo (▶ 31:25 ↗). Guarde os reguladores separados para não inverter os lados, pois suas roscas têm passos inversos.

Com as peças removidas, o espelho metálico de fundo acumula anos de crosta preta de pó de freio misturada à umidade e poeira de asfalto. Para limpar sem riscar a pintura protetora da chapa nem expor o metal base à corrosão, utilize um cartão plástico rígido descartável para raspar e destacar a crosta grossa (▶ 19:33 ↗).

Em seguida, pulverize spray descarbonizante (Car 80 marca Abro) (▶ 19:48 ↗), que tem altíssimo poder de solvência em resíduos carbonizados e graxas pesadas, limpando toda a chapa do espelho com auxílio de uma escovinha. Regra inegociável de segurança: mantenha as sapatas e lonas completamente afastadas desse processo; materiais de fricção absorvem hidrocarbonetos e solventes, o que inutiliza a lona. Lonas recebem exclusivamente limpa-freios seco ou lixamento suave com lixa 220 a seco.

Pelo lado de trás do espelho de freio, solte o niple sextavado da tubulação rígida de freio com uma chave de 10 mm de boa qualidade, aplicando força alinhada para não espanar o sextavado. Remova os dois parafusos de fixação do cilindro ao espelho (cabeça 10 mm). Retire o cilindro velho danificado, limpe a face de assentamento e instale o cilindro novo. Reaperte os dois parafusos de fixação no torque oficial de 11 N·m (▶ 49:22 ↗) e reconecte a linha rígida com firmeza sem excesso de aperto.

Dica de mestre do vídeo para evitar ruído fantasma: Logo após instalar o cilindro novo, observe o trajeto do cabo do freio de mão que passa pelo orifício inferior do espelho. No vídeo (▶ 21:18 ↗), o Paulo nota um ruído estridente de atrito ao girar o cubo. O diagnóstico foi certeiro: o cabo de aço do freio de mão estava apontando para cima e raspando diretamente na parte traseira giratória do cubo da roda! Bastou empurrar a capa do cabo para a posição baixa correta (▶ 21:41 ↗) para restabelecer o silêncio absoluto no conjunto.

O espelho traseiro possui exatamente 6 pequenas saliências estampadas (pontos de apoio) onde as bordas metálicas das sapatas deslizam durante o avanço e recuo. Aplique uma camada milimétrica de graxa cobreada de alta temperatura (até 350 °C) nesses 6 pontos e no pino de articulação da alavanca do freio de mão (▶ 31:35 ↗). Aplique também uma gota minúscula na rosca do regulador automático. Jamais aplique excesso de graxa e impeça terminantemente que qualquer resquício de lubrificante entre em contato com as superfícies das lonas ou a pista do tambor.

Encaixe as extremidades das sapatas nas fendas dos êmbolos do cilindro novo e no batente inferior do espelho. Prenda os pinos de sustentação e suas respectivas molas-copo. Instale o conjunto do regulador automático (conferindo a letra correta L ou R e a orientação da haste longa para a frente). Engate a mola superior e a mola inferior com alicate de bico, usando óculos de proteção (▶ 23:38 ↗).

Gire a catraca dentada com uma chave de fenda para expandir levemente as sapatas (pré-regulagem manual) até que o tambor de freio deslize encaixando justo, com o mínimo de folga sem travar as sapatas. Em seguida, abasteça o reservatório do cilindro mestre com fluido DOT 4 novo (▶ 41:23 ↗) utilizando uma seringa de 50 ml. Instale a mangueira transparente no bico sangrador de 8 mm e execute a sangria traseira, começando pela roda traseira direita (a mais distante do cilindro mestre em veículos sem módulo ABS) e seguindo para a traseira esquerda (▶ 41:17 ↗), mantendo o reservatório sempre acima da marca mínima até expelir todo o fluido velho e bolhas de ar.

Antes de soltar a linha hidráulica da pinça dianteira, aplique um excelente truque prático de bancada: desparafuse a pinça do cavalete (parafusos 12 mm), retire as pastilhas velhas gastas, apoie a pinça sobre o disco e posicione um calço de madeira/compensado fino no vão (▶ 55:38 ↗). Pise suavemente no pedal de freio com o motor desligado. A própria pressão hidráulica do pedal empurra o pistão de aço para fora de forma perfeitamente uniforme e retilínea até quase o final do curso, sem nenhum risco de marcar ou riscar as paredes espelhadas do êmbolo com alicates de pressão.

Com o pistão quase ejetado, solte o parafuso banjo do flexível de freio com uma chave sextavada de 14 mm (▶ 59:28 ↗). Drene o fluido residual da pinça diretamente em uma garrafa de descarte. Desconecte o flexível, descarte as arruelas de vedação de cobre usadas e solte os dois robustos parafusos de fixação do suporte da pinça (cavalete) à manga de eixo utilizando um soquete de 17 mm (▶ 1:14:39 ↗).

Cada disco dianteiro é fixado ao cubo por dois parafusos Phillips de cabeça escareada. Jamais utilize chave de fenda comum nesses parafusos sob risco iminente de espanar a fenda. Utilize uma chave de impacto manual com bit Phillips (▶ 55:01 ↗) e aplique golpes firmes de martelo na extremidade da ferramenta. O impacto axial quebra o travamento galvânico da rosca e gira simultaneamente o parafuso no sentido anti-horário, soltando-o intacto. Com os parafusos retirados, puxe o disco dianteiro para fora do cubo.

Para restaurar a estética e proteger contra ferrugem profunda, retire totalmente o pistão e aplique o descontaminante ferroso Izer (Vonixx) (▶ 59:36 ↗) no corpo da pinça e no cavalete. Esfregue com escova de cerdas para dissolver as partículas de ferro incrustadas — o produto reage mudando de incolor para roxo/magenta à medida que reage quimicamente com os óxidos de ferro. Em seguida, desengraxe profundamente com Car 80 e escova rotativa de aço em furadeira (▶ 1:00:15 ↗), lave com água e detergente neutro e seque meticulosamente.

Isole os orifícios das roscas e a cavidade cilíndrica interna com fita crepe. Aplique 3 demãos finas e uniformes de tinta spray alta temperatura prata (600 °C) intercaladas com intervalo de secagem, finalizando com uma demão de verniz térmico (▶ 1:01:19 ↗).

No vídeo (▶ 1:05:52 ↗), o Paulo destaca a quantidade expressiva de lodo e borra oxidada acumulada no fundo do copo do pistão. Lave o interior do pistão e passe na sua superfície externa lisa uma lixa d'água grão 2000 lubrificada com fluido limpo (▶ 1:06:27 ↗). O objetivo é eliminar apenas resíduos de oxidação superficial sem desgastar o cromo duro original. Inspecione visualmente a peça: se houver pontos de corrosão por pite (ranhuras ou furos microscópicos na área de assentamento do anel de vedação) (▶ 1:07:00 ↗), o pistão deve ser compulsoriamente substituído por um novo para evitar vazamento futuro de fluido de freio.

Instale o novo anel retentor de perfil quadrado (kit Vemar 470131) na ranhura interna usinada do cilindro da pinça, lubrificando-o abundantemente com a graxa de silicone que acompanha o kit. Posicione a nova coifa guarda-pó de borracha sanfonada na boca da pinça e no colar inferior do pistão.

O truque magistral do sargento de madeira: O êmbolo da pinça precisa descer perfeitamente alinhado, pois qualquer inclinação milimétrica faz o metal travar ou mordiscar o retentor quadrado novo. Para evitar prensas metálicas agressivas, utilize um sargento de barra de marceneiro com um toco de madeira plana sobre o pistão (▶ 1:19:44 ↗). O aperto progressivo da rosca do sargento distribui a força no centro da madeira, fazendo com que o êmbolo deslize reto, suave e perfeitamente para o fundo da pinça sem esforço e com total segurança (▶ 1:20:19 ↗).

Antes de colocar o disco novo, escove vigorosamente o flange do cubo de roda com escova de aço rotativa para eliminar qualquer caroço de ferrugem — qualquer resíduo microscópico entre o cubo e o disco gera batimento lateral (empenamento virtual) e trepidação no volante ao frear. Monte o disco de freio novo e aperte seus parafusos escareados de fixação. Posicione o cavalete dianteiro recém-pintado na manga de eixo, introduza os dois parafusos de 17 mm e aperte com torquímetro no torque oficial confirmado de 108 N·m (11 kgf·m) (▶ 1:14:37 ↗).

Substitua as buchas de borracha e coifas dos pinos-guia deslizantes pelas peças novas do kit Vemar, lubrificando os pinos internos exclusivamente com graxa de silicone. Aplique uma leve película de graxa de cobre nos pontos de apoio laterais das pastilhas e nas suas costas metálicas antirruído (▶ 1:25:23 ↗). Monte as pastilhas novas no cavalete e encaixe o corpo da pinça.

Introduza os pinos deslizantes utilizando soquete Allen 7 mm e aplique o torque exato de 22 N·m (2,2 kgf·m) com torquímetro calibrado (▶ 1:27:55 ↗). Reinstale a mola metálica externa de retenção da pinça com cuidado para não arranhar a pintura nova (▶ 1:28:15 ↗).

Reconecte o flexível de freio instalando duas arruelas de vedação de cobre novas (uma de cada lado do olhal do flexível) e aperte o parafuso banjo de 14 mm no torque recomendado de 34 N·m (3,5 kgf·m) (▶ 1:29:23 ↗). Como a pinça reformada está totalmente vazia de fluido, utilize a seringa de 50 ml conectada a uma mangueira para pré-injetar fluido DOT 4 pelo bico sangrador até encher o corpo da pinça (▶ 1:31:14 ↗). Em seguida, realize a sangria dianteira tradicional de duas pessoas (bombear o pedal, manter pressionado, abrir o sangrador de 8 mm para expulsar o ar residual e fechar antes de aliviar o pedal) em ambas as rodas dianteiras.

Com a traseira ainda elevada nos cavaletes e tambores montados, pise no pedal de freio repetidas vezes para que as catracas do autoajuste assentem as sapatas na pista dos tambores (▶ 1:34:06 ↗). Em seguida, entre na cabine e puxe a alavanca do freio de mão exatamente 1 clique (estalo) (▶ 1:35:29 ↗). Com uma chave de 14 mm, aperte a porca de regulagem meia volta por vez, girando os tambores traseiros com as mãos a cada ajuste até perceber o momento exato em que a lona começa a encostar de leve na pista do tambor gerando atrito (▶ 1:34:55 ↗).

Solte completamente a alavanca do freio de mão e verifique se as duas rodas traseiras giram com absoluta liberdade, sem nenhum arrasto mecânico residual. Puxe a alavanca com esforço manual padrão (cerca de 20 kgf / 196 N): a alavanca deve travar com firmeza total entre 7 a 10 cliques, atendendo com perfeição ao manual da Honda. Reconecte o chicote elétrico da tomada de 12 V e parafuse o acabamento do console central (▶ 1:37:35 ↗).

Limpe a face interna de assentamento das rodas nos cubos. Coloque as 4 rodas no veículo, rosqueie as porcas cônicas de 19 mm à mão e faça um encosto cruzado prévio com a chave de roda enquanto o carro ainda estiver suspenso nos cavaletes. Retire os cavaletes, desça o veículo cuidadosamente com o macaco até os pneus assentarem totalmente no piso da oficina e aplique o torque final rigoroso de 108 N·m (11 kgf·m) com torquímetro em padrão estritamente cruzado (em X) em todas as porcas (▶ 1:36:54 ↗).

Abra o capô e complete o nível do reservatório de fluido com DOT 4 exatamente até a linha MAX (▶ 1:37:56 ↗). Com uma pessoa pressionando com força contínua o pedal de freio por 30 segundos, faça uma inspeção visual minuciosa com lanterna por baixo do veículo, conferindo as conexões dos parafusos banjo dianteiros, os sangradores e os niples traseiros: não pode haver a menor umidade de fluido vazando (▶ 1:38:16 ↗). Remova a fita crepe do vidro lateral/para-brisa após marcar todos os itens como concluídos com sucesso.

Realize um teste de rodagem em via calma: conforme relatado pelo autor (▶ 1:37:02 ↗), a resposta do freio torna-se extremamente progressiva, com mordida suave e linear sem afundamento esponjoso. Evite frenagens bruscas ou paradas de emergência nos primeiros 200 a 300 km de uso para permitir o assentamento térmico e mecânico perfeito do filme de atrito das pastilhas nos discos novos e das lonas nos tambores.
