Retífica do Motor GM 2.2 em Casa — Guia Completo da Série (Chevrolet S10)

A junta do cabeçote estourou entre os cilindros 3 e 4, e a S10 1996 parou. Em vez de mandar o motor pra uma oficina, o Paulo decidiu repetir na picape o que já tinha feito no Ford Ka: retificar o motor GM 2.2 8v (Família II) em casa — desmonte completo, medição por medição com micrômetro e súbito, bloco retificado para pistões de 87 mm, cabeçote refeito, e a montagem inteira documentada com os torques reais de cada aperto. Da descoberta do problema à primeira partida foram 15 episódios ao longo de 14 meses (abril/2025 a junho/2026). Esta página é o mapa da série: o que acontece em cada fase, os apertos usados, as ferramentas, e o link do momento exato de cada etapa.

Índice do processo

1. Antes da retífica: a S10 no canal
2. O problema aparece
3. Desmonte e descobertas
4. Medições, retífica e pintura
5. "Plaina caseira" no cabeçote
6. Motor fora = cofre pintado e arranque revisado
7. Cabeçote finalizado
8. Montando a parte de baixo
9. Cárter, bomba de óleo e as pegadinhas da Família II
10. Motor no carro
11. A primeira partida: LIGOU!

Extras: torques usados na série · ferramentas · perguntas frequentes

Fase 1 — Antes da retífica: a S10 no canal

A S10 2.2 EFI 1996 já era conhecida de quem acompanha o canal antes do motor abrir o bico. Dois trabalhos anteriores ajudam a entender o estado do carro: a geral no cofre do motor (limpeza pesada, organização de chicotes com conduíte corrugado, fio de bateria reforçado de 16 pra 25 mm²) — um dos vídeos mais assistidos do canal, com mais de 23 mil views — e a troca do tubo 2x1 do coletor de escape, que já tinha rendido uma batalha contra prisioneiros enferrujados.

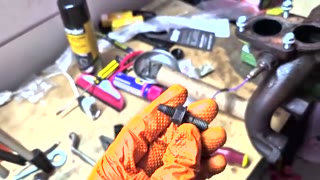

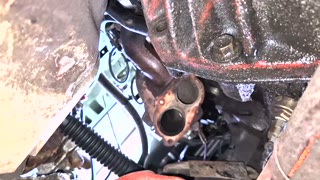

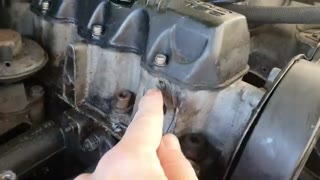

▶ 5:33Rebite roscado M5 pra fixar a bobina na lataria▶ 39:01Fio positivo da bateria: de 16 pra 25 mm²▶ 5:11Furando o prisioneiro quebrado até a broca 6,5▶ 10:38Prisioneiros novos M8x40 com trava-rosca

Fichas no site: Geral no cofre · Tubo 2x1 do coletor

Fase 2 — O problema aparece

Abril de 2025: o motor não gira como deveria e a suspeita recai sobre a junta do cabeçote. O Paulo gira o motor manualmente pela polia (soquete 17 mm), tira a tampa de válvulas (parafusos Allen de 5 mm) e encomenda um medidor de compressão pra confirmar o diagnóstico. É o episódio que define o rumo: não é um reparo pontual — é retífica.

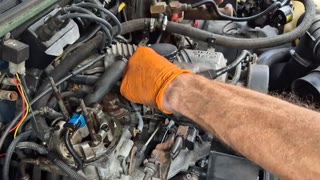

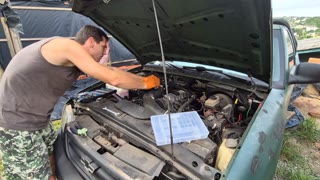

▶ 5:37Investigando por baixo da tampa de válvulas▶ 7:19Parafusos Allen 5 mm da tampa

Ficha no site: Problema no motor da S10

Fase 3 — Desmonte e descobertas (Parte 2)

Motor fora do carro e no cavalete, começa o strip-tease mecânico — e as descobertas. A junta estourada entre os cilindros 3 e 4 se confirma logo de cara. Pelo caminho: correia dentada GM ainda boa, embreagem Sachs com marcas de queimado, e lá no fundo as bronzinas contam a história do motor — bronzinas de biela KS (GM1623N) e mancais Metal Leve ainda em medida standard, ou seja, motor nunca retificado em 30 anos. Tem também a clássica luta contra um parafuso espanado, resolvida com Dremel, disco de corte e, quando nada mais funciona, fogo.

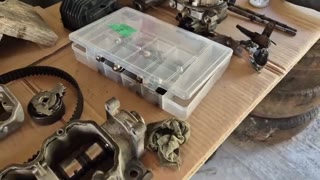

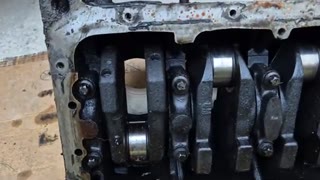

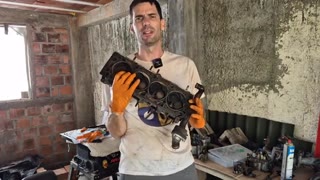

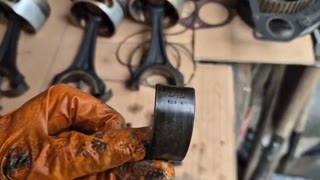

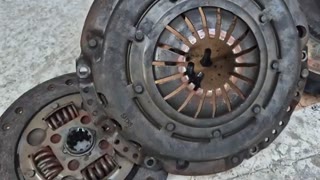

▶ 5:29A junta estourada entre os cilindros 3 e 4▶ 7:45Estado da correia dentada▶ 38:18Embreagem Sachs com marcas de queimado▶ 43:53Cortando a cabeça do parafuso com a Dremel▶ 52:17Bronzinas KS e Metal Leve em medida standard▶ 1:04Encolhedor de molas nas válvulas▶ 1:11Esquentando o parafuso engripado

Ficha no site: Parte 2 — Desmonte e descobertas

Fase 4 — Medições, retífica e pintura (Parte 3)

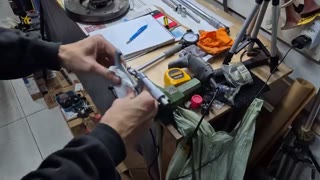

O episódio mais denso da série (quase 2h30). Antes de mandar bloco e cabeçote pra retífica profissional, o Paulo investe em instrumento de medição de verdade — micrômetros e súbito (relógio comparador) Digimess — e mede tudo: munhões e moentes do virabrequim, folgas de mancal, cilindros. Veredito da retífica: bloco brunido para pistões de 87 mm (sobremedida) com anéis KS. De volta pra casa, o trabalho de amador dedicado: equalizar o peso das bielas com balança de precisão (mesma técnica usada no Endura), conferir gap de anel por anel, limpar peça por peça (banho de vinagre + jato de areia) e pintar o bloco com pistola HVLP.

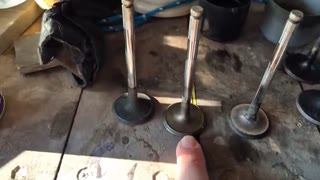

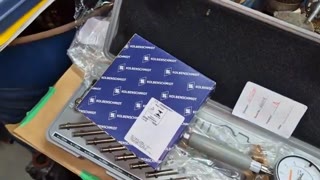

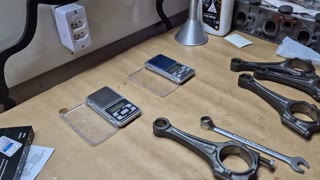

▶ 1:26Os micrômetros e o súbito Digimess▶ 3:24Medindo o virabrequim: folga 0,03 com máxima de 0,04▶ 11:31Vinagre por 24h + jato de areia nas peças▶ 18:54Equalizando o peso das bielas na balança▶ 32:40Pistões 87 mm e anéis KS: conferindo o gap▶ 46:38Pistão na morsa pra medir com o micrômetro▶ 2:06Parafusos de cabeçote novos: original GM saiu mais barato▶ 2:13Pintando o bloco com a pistola HVLP

Ficha no site: Parte 3 — Análise, Retífica e Pintura

Fase 5 — "Plaina caseira" no cabeçote

Cabeçote de alumínio empena — faz parte. Sem plaina profissional pra faciar coletores, a solução caseira que deu certo: lixa d'água 400 sobre uma prancha de MDF bem plana (o ideal seria granito ou vidro), movimentos em oito, paciência. O resultado melhora a vedação entre coletores e cabeçote e virou um dos vídeos mais comentados da série.

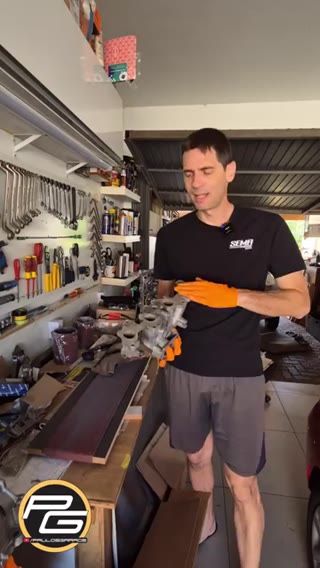

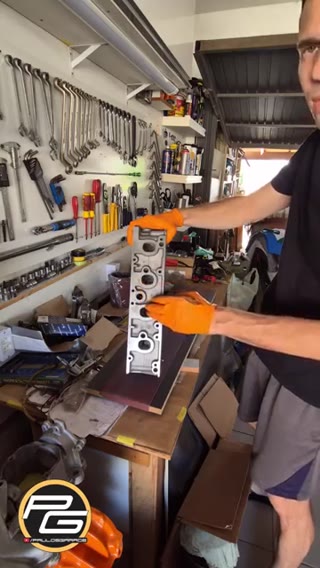

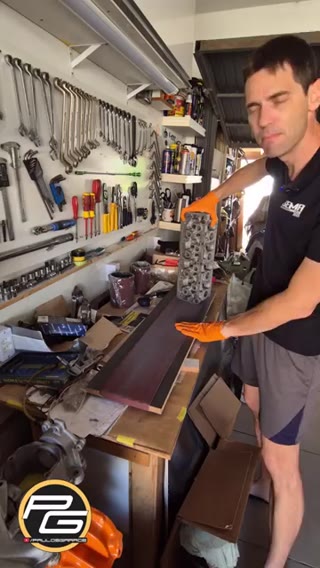

▶ 0:22Por que o cabeçote de alumínio empena▶ 0:34A montagem: MDF + lixa 400▶ 1:04Faciando coletor de admissão e escape

Ficha no site: "Plaina Caseira" no cabeçote

Fase 6 — Motor fora = cofre pintado e arranque revisado

Regra de ouro de quem tira um motor: aproveita que o cofre está vazio. Raspagem de décadas de óleo e graxa (espátula e cartão de crédito), lavadora de alta pressão, lixa 600, fundo PU e três demãos de preto poliéster — com direito a uma lição de verniz: o fosco da PPG ficou fosco demais, e a salvação foi misturar com verniz brilho na proporção 2:1. O motor de arranque também passou por revisão e jateamento, testado na bancada com cabo de chupeta.

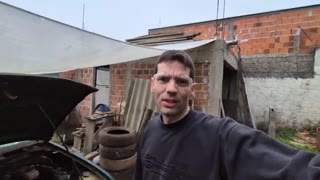

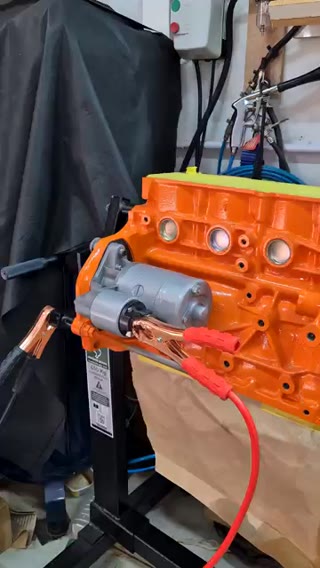

▶ 0:01Cofre vazio: raspando a graxa de 30 anos▶ 0:02Motor de arranque revisado, teste na bancada

Fichas no site: Pintura do cofre · Arranque revisado

Fase 7 — Cabeçote finalizado (Parte 5)

O cabeçote volta da retífica e recebe o acabamento final em casa: lixamento das faces dos coletores (lixa 320 e 400 grampeada no MDF, evolução da "plaina caseira"), retentores de válvula GM novos assentados com soquete de 12 mm, molas e travinhas montadas com o encolhedor — com uma aula no caminho: os pratos de mola da admissão e do escape são diferentes (o do escape é roletado, gira). Os tuchos hidráulicos ficam de molho pra soltar a borra de 30 anos antes da montagem.

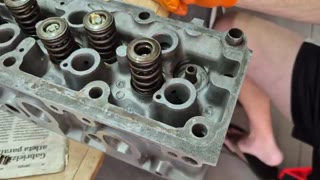

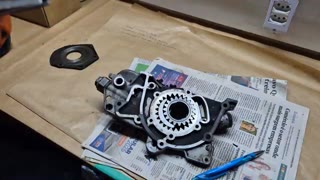

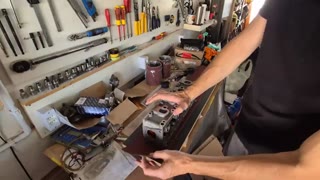

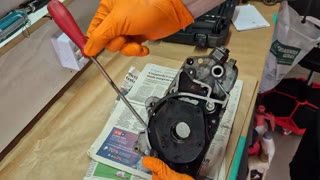

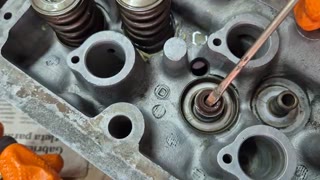

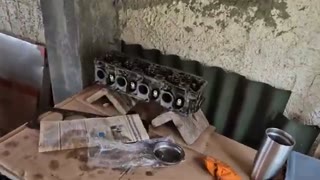

▶ 0:55Lixa 400 em rolo, cortada e grampeada no MDF▶ 5:19Chave de impacto com bit Phillips nos parafusos engripados▶ 12:30Conferindo planicidade com calibre de lâminas▶ 17:30Retentor de válvula GM assentado com soquete 12 mm▶ 19:10Molas, pratos e travinhas com o encolhedor▶ 23:20Tuchos hidráulicos de molho

Ficha no site: Parte 5 — Cabeçote Finalizado

Fase 8 — Montando a parte de baixo (Parte 6)

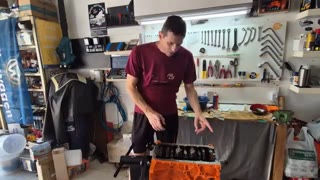

Começa a montagem pra valer, com a graxa certa (Lubriplate 105, pesquisada especificamente pra montagem de motor) e torquímetro na mão: mancais do virabrequim com 50 N·m + aperto angular, capas de biela com 35 N·m + 45°. O balanceamento fecha com a balança apontando 4 g de diferença entre a biela mais leve e a mais pesada — corrigidos no capricho. Peças novas entram em cena: rolamento piloto original GM, bomba de óleo Sadec e bomba d'água Femat de 25 dentes (a correta pra S10). Os pistões descem com a cinta de compressão de anéis, e um vídeo curto responde a dúvida que todo montador já teve: "será que eu montei os anéis com a marcação pra cima?"

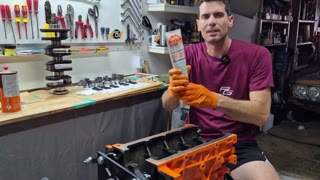

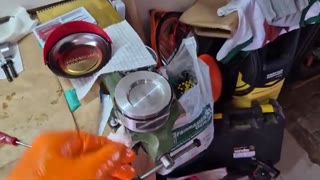

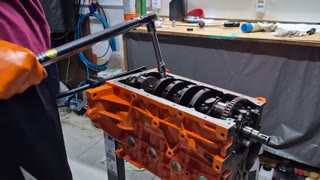

▶ 0:22Balança: 4 g de diferença entre bielas▶ 5:59Sacando o rolamento piloto com o extrator▶ 13:48Lubriplate 105: a graxa de montagem▶ 22:33Torque dos mancais: 50 N·m + ângulo▶ 39:25Pistões no bloco com a cinta de anéis▶ 44:43Capas de biela: 35 N·m + 45°▶ 45:36Bomba de óleo Sadec nova▶ 54:35Bomba d'água Femat 25 dentes: a certa pra S10▶ 0:03"Só colocar o cárter agora... será?"

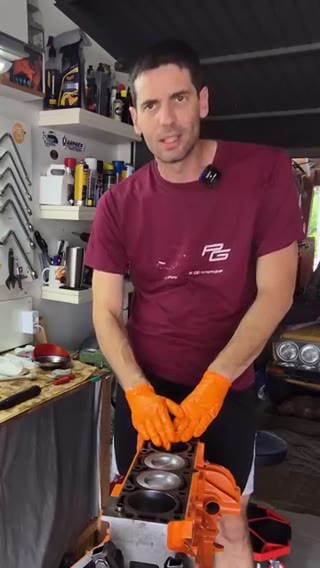

Fichas no site: Parte 6 — Montando a parte de baixo · Só colocar o cárter... será?

Fase 9 — Cárter, bomba de óleo e as pegadinhas da Família II (Parte 7)

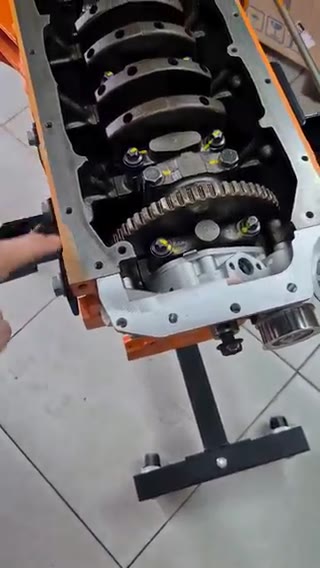

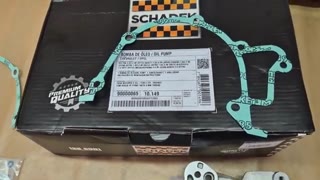

A fase das descobertas que não estão em manual nenhum. A junta de cárter da GM vendida pra Astra/Vectra serve na S10 2.2 (mesma Família II). A bomba de óleo nova veio com furo de fixação M8 onde o cárter original esperava M6 — resolvido alargando o espaçador da junta com broca de 12 mm. E o famoso espaçador da capa traseira da correia dentada, que custa quase R$ 50 no Mercado Livre, foi substituído por uma luva espaçadora de ferragem com rosca M6 aberta na ponta. No aperto do cárter, a lição mais valiosa da série: o manual GM pede 20 N·m nos parafusos M6 — mas 20 N·m estoura parafuso M6; o Paulo usou trava-rosca e apertou em etapas até 10 N·m. Os mancais também foram refeitos com o medidor de ângulo de aperto, seguindo à risca os 50 N·m + 45° + 15° da documentação.

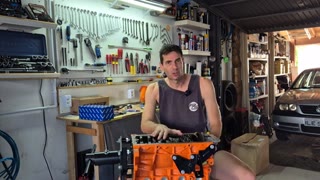

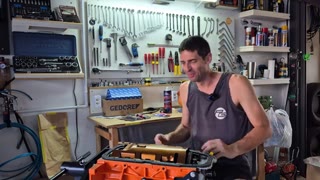

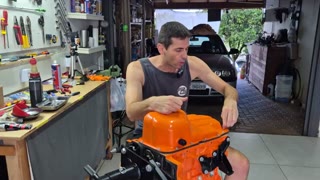

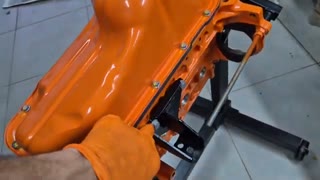

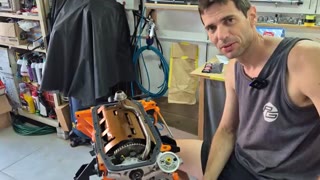

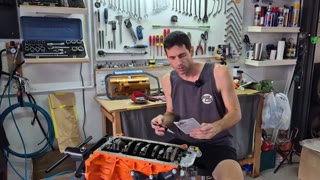

▶ 0:03Refazendo os mancais com o medidor de ângulo▶ 1:47Junta de Astra/Vectra servindo na S10▶ 6:51Silicone de cura neutra na vedação▶ 9:34Pescador de óleo: 22 N·m▶ 14:43⚠ Manual pede 20 N·m no M6 — não faça isso▶ 18:22Suporte lateral do motor: 6,2 kgf·m▶ 0:18Bomba nova com furo M8, cárter com M6▶ 0:39Luva espaçadora no lugar do espaçador GM de R$ 50

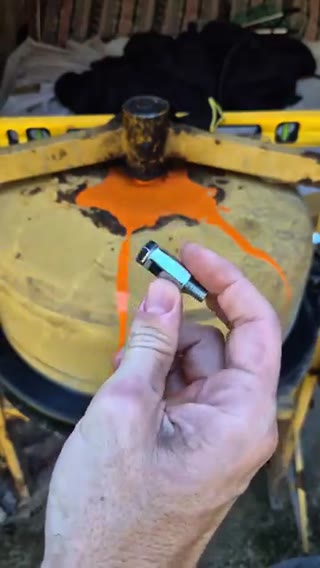

Fichas no site: Parte 7 — Instalando o Cárter · Bomba M6→M8 · Dica do espaçador

Fase 10 — Motor no carro (Parte 8)

O episódio com mais conteúdo técnico por minuto da série. Retentor traseiro guiado com fio dental e picking tool; volante balanceado (na Simetriza, com marca de referência) apertado com 60 N·m + 30° — usando parafusos de Corsa como alternativa aos originais; embreagem centralizada com ferramenta de pinos cônicos e platô com 15 N·m em cruz; junta de cabeçote metálica multicamadas e o aperto mais crítico do motor: cabeçote com 25 N·m + 90° + 90° + 90° + 15°, escalonado do centro pra fora, com parafusos novos. Ainda: parafuso da engrenagem do virabrequim substituído por um de Corsa/Onix cortado na medida (cabeça Torx E18), coletor de escape com 45 N·m, correia dentada original GM comprada mais barato no site da Chevrolet — e a única derrota do dia: a junta da tampa de válvulas veio errada.

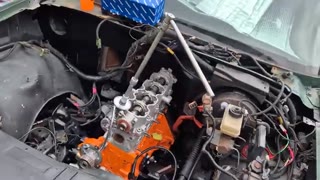

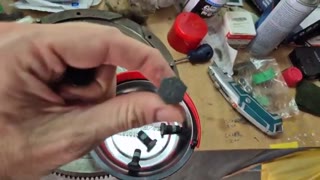

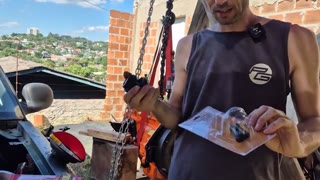

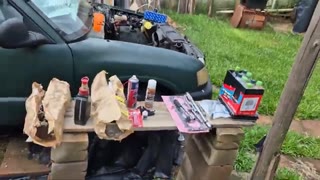

▶ 3:28Retentor traseiro com fio dental e picking tool▶ 9:09Volante: 60 N·m + 30° (parafusos de Corsa)▶ 14:10Centralizador de embreagem de pinos cônicos▶ 20:29Junta de cabeçote metálica multicamadas▶ 31:18Cabeçote: 25 N·m + 3×90° + 15°▶ 36:42Coletor de escape: 45 N·m▶ 39:35Parafuso do virabrequim: solução com peça de Corsa/Onix▶ 44:13A junta da tampa que veio errada▶ 0:10Talha montada pra descer o motor no cofre▶ 0:14Progresso da remontagem no cofre

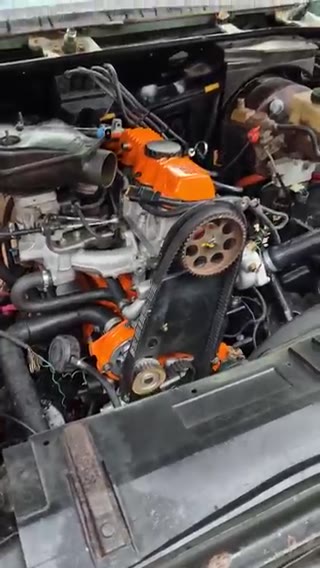

Fichas no site: Preparações · Parte 8 — Motor no Carro! · Progresso da remontagem

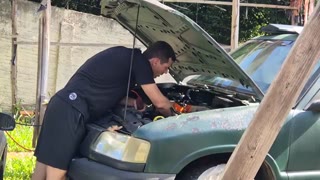

Fase 11 — A primeira partida: LIGOU!

Junho de 2026, 14 meses depois do diagnóstico. Antes da chave girar: junta de tampa de válvulas nova (de cortiça, da Bastos, montada com graxa dos dois lados), esticador da correia novo, velas conferidas no gap, 5 ml de óleo 2 tempos em cada cilindro pra primeira lubrificação, e um manômetro mecânico de pressão de óleo no lugar do sensor — porque motor retificado só se liga vendo a pressão subir. Bateria auxiliada pelo Gol via chupeta e... LIGOU. Um vídeo curto no meio do caminho ainda explica por que não havia sinal de rotação com o motor parado — spoiler: é assim mesmo que funciona.

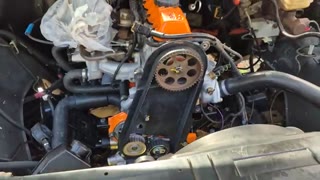

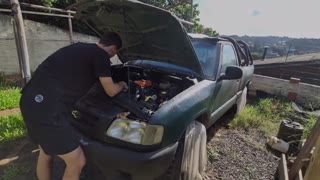

▶ 0:06Junta de cortiça da tampa, montada com graxa▶ 3:15Esticador novo (Allen 6 mm)▶ 7:48Manômetro de óleo pra primeira partida▶ 9:43Conferindo o gap das velas▶ 12:33Óleo 2 tempos nos cilindros antes das velas▶ 15:08Chupeta do Gol e preparação final▶ 16:35A partida

Fichas no site: Sinal de rotação com motor parado? · LIGOU!!

Torques usados na série

Os apertos que aparecem nos vídeos, com link pro momento em que o Paulo executa (ou explica) cada um. Motor GM 2.2 EFI Família II, S10 1996. Vários são apertos angulados (torque inicial + graus) — pra esses, a ferramenta de medição de ângulo é obrigatória. Valores informativos: confira o manual do seu motor.

Nota: a tabela completa da S10 no Qual-O-Torque cobre o restante da picape (chassi, suspensão, freios…), mas o motor de lá é o 2.4 — os valores do 2.2 acima vieram diretamente dos vídeos da série.

Ferramentas que fizeram a diferença

Além do jogo básico de soquetes e chaves, estas foram as ferramentas que a série mostrou em ação. As que têm o botão ver opções estão na curadoria de afiliados do site — comprando por ali você ajuda o canal sem pagar nada a mais por isso.

• Torquímetro de estalo (faixa baixa) — indispensável nos apertos leves (bomba de óleo, cárter, platô). ver opções
• Torquímetro de estalo (faixa média) — mancais, volante, cabeçote, coletor. ver opções
• Medidor de ângulo de aperto — obrigatório nos apertos angulados (cabeçote, mancais, volante); o Paulo usou o da Gedore.
• Micrômetros + súbito (relógio comparador) — o que separa "montar" de "montar medindo"; kit Digimess na série.
• Dremel (ferramenta rotativa) — do corte de parafuso espanado ao acabamento. ver opções
• Morsa de bancada — terceira mão em metade dos episódios. ver opções
• Alicate de pressão — o removedor oficial de parafusos quebrados. ver opções

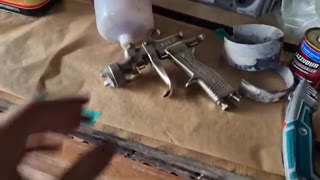

• Pistola de pintura HVLP + compressor — bloco e cofre pintados em casa. ver opções ver opções
• Cavalete de motor — o desmonte inteiro aconteceu nele. ver opções
• Cinta compressora de anéis, encolhedor de molas, centralizador de embreagem, saca-rolamento — as ferramentas especiais baratas que evitam estrago caro.

Perguntas frequentes

Dá pra retificar um motor GM 2.2 em casa?

O trabalho de usinagem (brunimento do bloco, plaina, sedes) foi feito em retífica profissional — isso não se faz em casa. Todo o resto — desmonte, medição, avaliação, limpeza, balanceamento de bielas, montagem completa com torquímetro e a instalação no carro — foi feito na garagem, e a série documenta cada passo. Deu certo: o motor pegou e a pressão de óleo veio no lugar.

Qual o torque do cabeçote do motor GM 2.2?

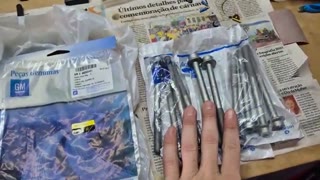

Na série foi usado o aperto escalonado de 25 N·m + 90° + 90° + 90° + 15°, do centro pra fora, com parafusos novos — veja o momento exato. Aperto angulado exige a ferramenta de medição de ângulo. Confirme no manual da sua versão.

O que significa pistão 87 mm (sobremedida)?

Quando os cilindros são retificados, remove-se material das paredes — e o diâmetro cresce. O bloco da S10 foi brunido pra receber pistões de 87 mm (maiores que os originais), com anéis correspondentes. É por isso que a medição prévia importa: ela define quanta sobremedida o bloco precisa.

Esse guia serve pra Monza, Kadett, Vectra ou Omega?

O 2.2 da S10 é da Família II GM, a mesma base de motores que equipou esses carros em outras cilindradas e versões. A lógica do processo (medições, apertos angulados, juntas) é a mesma, e várias peças cruzam — na própria série, junta de cárter de Astra/Vectra e parafusos de Corsa resolveram problemas da S10. Mas específicos (medidas, torques, componentes EFI) variam por versão: use o guia como referência de processo, não como manual do seu motor.

Quanto tempo levou a retífica?

Do vídeo do diagnóstico (abril/2025) à primeira partida (junho/2026) foram 14 meses — no ritmo real de quem trabalha, tem família e usa a garagem no tempo livre. A série tem 15 episódios principais, mais os vídeos de contexto.
